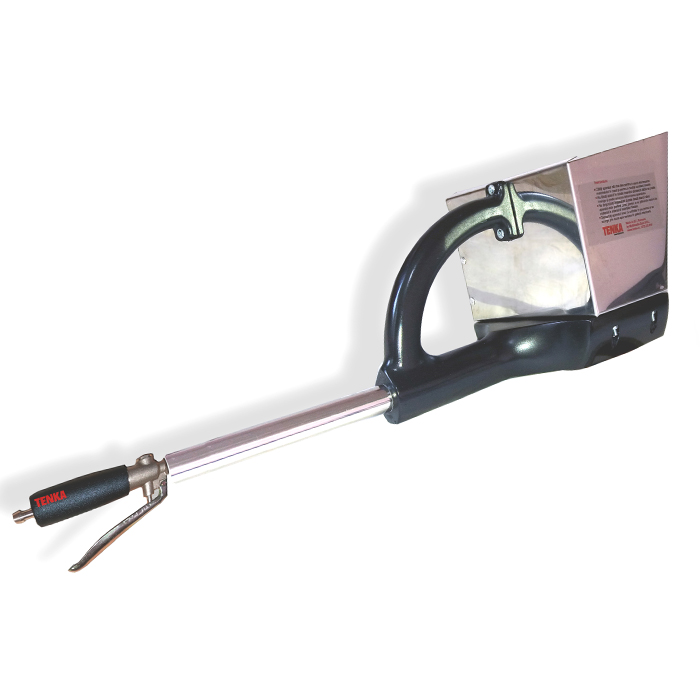

Pneumatische stucspuit met 3 afsluitbare spuitmonden

TENKA TK-31N is een pneumatisch apparaat voor het aanbrengen van mortel, speciaal ontwikkeld voor het stucen van muren en verticale oppervlakken. Het apparaat maakt gebruik van drie spuitmonden, die elk afzonderlijk kunnen worden uitgeschakeld. Op deze manier kan de werkconfiguratie worden aangepast aan het te stucen oppervlak, het gebruikte materiaal en de capaciteit van de compressor.

De vorm van het apparaat is ontworpen voor praktisch gebruik op de bouwplaats. De verticale positie van de handgreep zorgt ervoor dat de bak en de mortel op een natuurlijke manier voor de arm worden ondersteund, wat de operator een goede controle geeft over de spuitrichting en ongemakkelijke houdingen tijdens langdurige werkzaamheden vermindert.

Pneumatisch systeem met drie onafhankelijke spuitmonden

In tegenstelling tot een spuitpistool met één uitgang, verdeelt de TK-31N de mortel via drie naast elkaar geplaatste spuitmonden. Deze configuratie vergroot het dekkingsgebied bij elke beweging en is bijzonder geschikt voor het stucen van grote verticale oppervlakken.

Het is echter niet verplicht dat alle drie de spuitmonden constant werken. Het systeem maakt het mogelijk om het aantal actieve spuitmonden te kiezen, zodat het pistool kan worden geconfigureerd voor één, twee of drie spuitmonden. De operator kan zo kiezen tussen een breder toepassingsgebied en een meer geconcentreerde straal.

Regeling van het aantal spuitmonden met afsluitdoppen

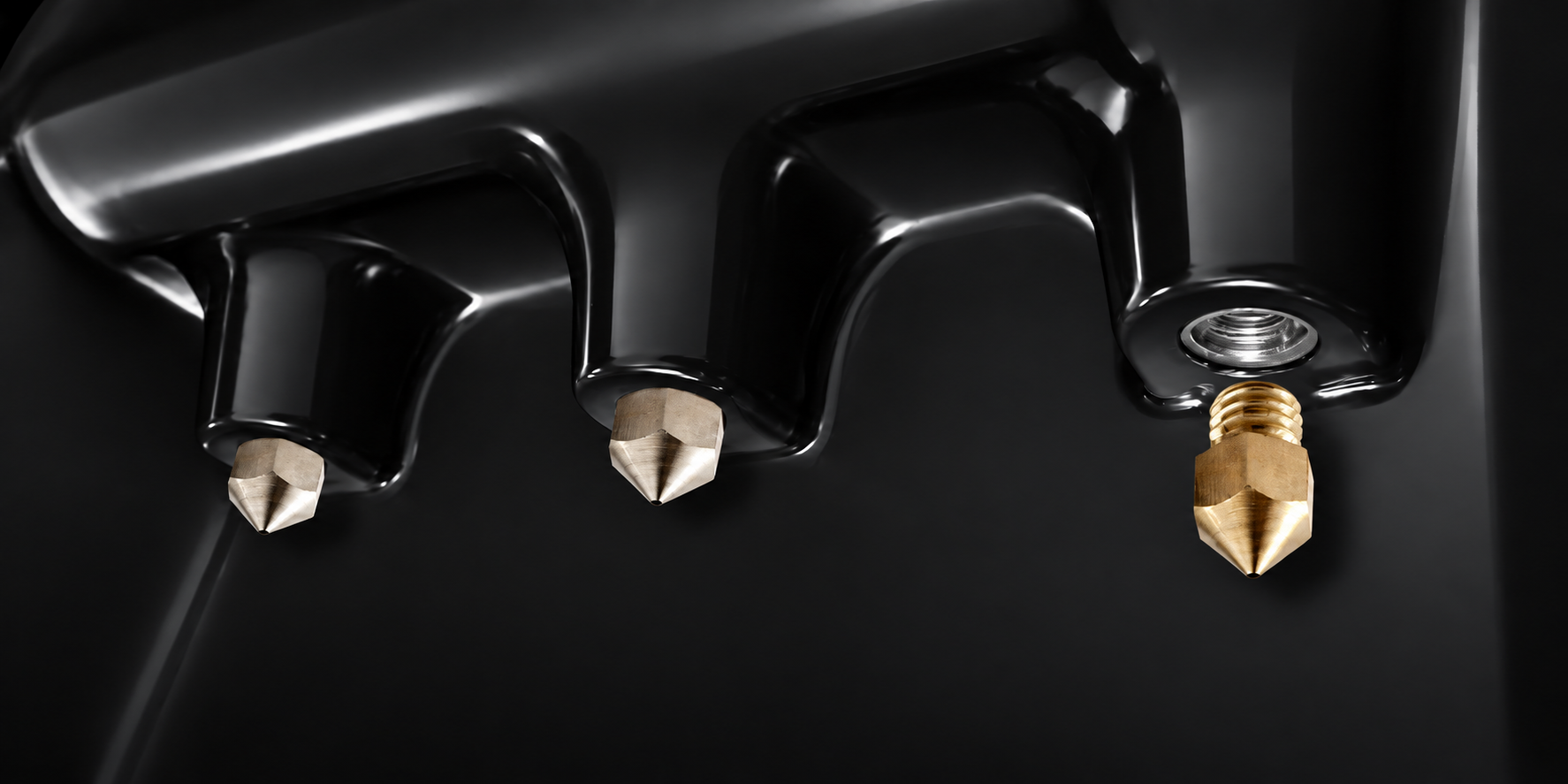

Voor het deactiveren van de spuitmonden die niet nodig zijn, worden speciale afsluitdoppen gebruikt. Deze zijn snel te monteren en vereisen geen sleutels of ander gereedschap voor het vastdraaien. Door de dop te monteren, wordt zowel het kanaal van de betreffende spuitmond als de opening waardoor de perslucht de mortel projecteert, afgesloten.

Deze oplossing maakt het mogelijk om snel van werkwijze te veranderen. Op een grote muur kunnen alle drie de spuitmonden actief blijven, terwijl in nauwe ruimtes, bij het vullen van bepaalde gaten of wanneer een nauwkeurigere toepassing vereist is, met slechts één of twee spuitmonden kan worden gewerkt.

De mogelijkheid om spuitmonden te selecteren is ook nuttig wanneer de beschikbare compressor niet de benodigde luchtopbrengst kan leveren voor de gelijktijdige werking van het hele systeem. In plaats van het apparaat te vervangen, kan eenvoudigweg het aantal gebruikte spuitmonden worden verminderd.

Lichtgewicht aluminium bak voor ongeveer 5 kg mortel

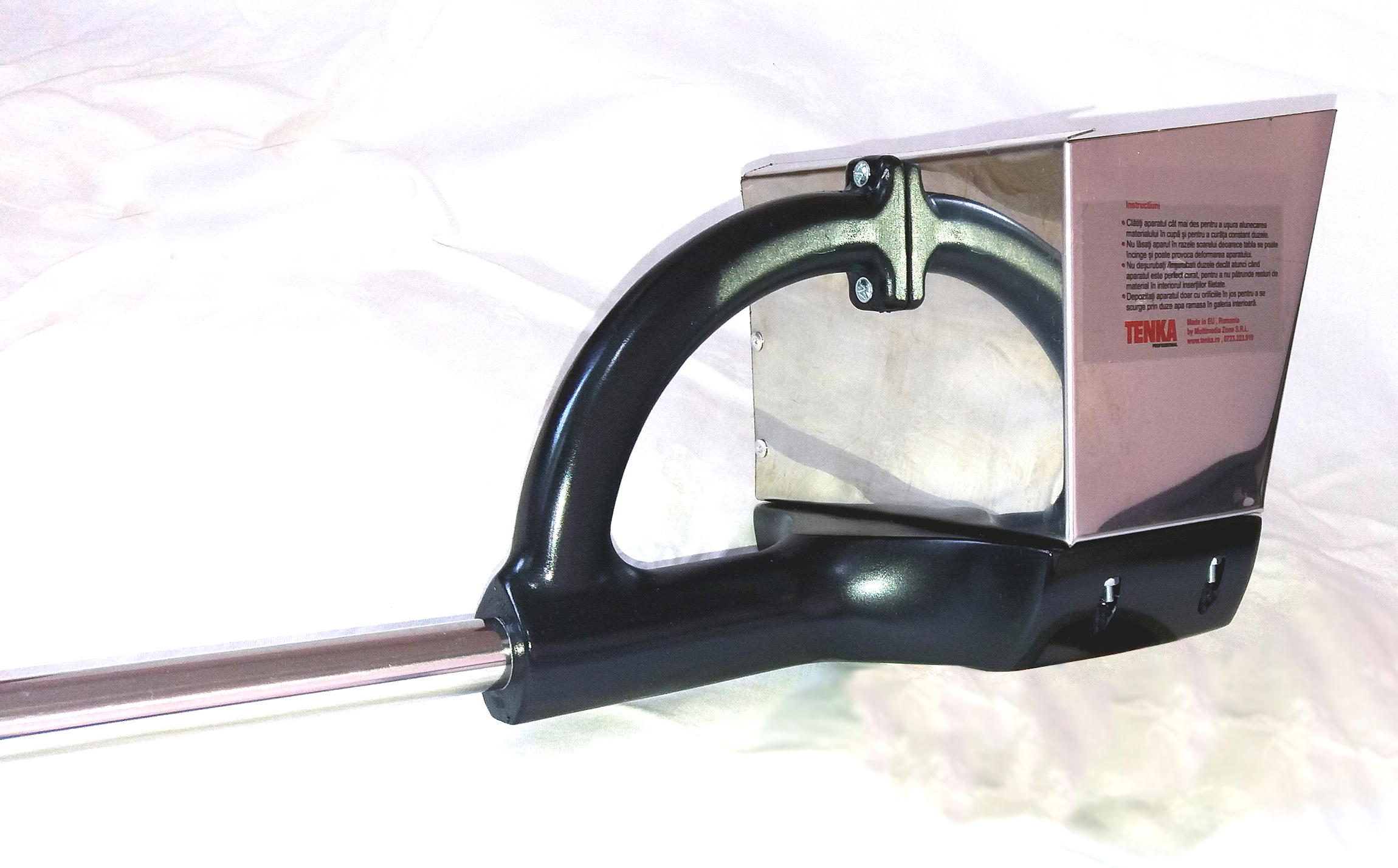

De mortel wordt in een metalen bak van aluminium geplaatst. Deze kan ongeveer 5 kg materiaal bevatten, een hoeveelheid die vergelijkbaar is met ongeveer drie volle troffels. Het volume van de bak biedt voldoende materiaal voor een efficiënt werktempo, zonder het apparaat tijdens het hanteren overmatig te belasten.

Aan de bovenkant heeft de bak een rand van ongeveer 1,5 cm. Dit helpt om de mortel binnenboord te houden wanneer het pistool wordt bewogen of gekanteld om verschillende delen van de muur te bereiken.

Werkpositie ontworpen voor verticaal stucwerk

Bij het spuiten van mortel op muren moet de operator constant zowel het gewicht van het pistool als het materiaal in de bak ondersteunen. Daarom is bij de TK-31N de hoofdhandgreep verticaal geplaatst, zodat het apparaat in een natuurlijke positie kan worden gehouden tijdens het aanbrengen.

Deze geometrie vergemakkelijkt het verplaatsen van het pistool over het muuroppervlak en maakt het eenvoudiger om de afstand en de spuitrichting te controleren. De constructie is dus niet alleen gericht op de snelheid van aanbrengen, maar ook op de hanteerbaarheid van het apparaat bij dagelijks gebruik.

Snelkoppeling voor de persluchtinstallatie

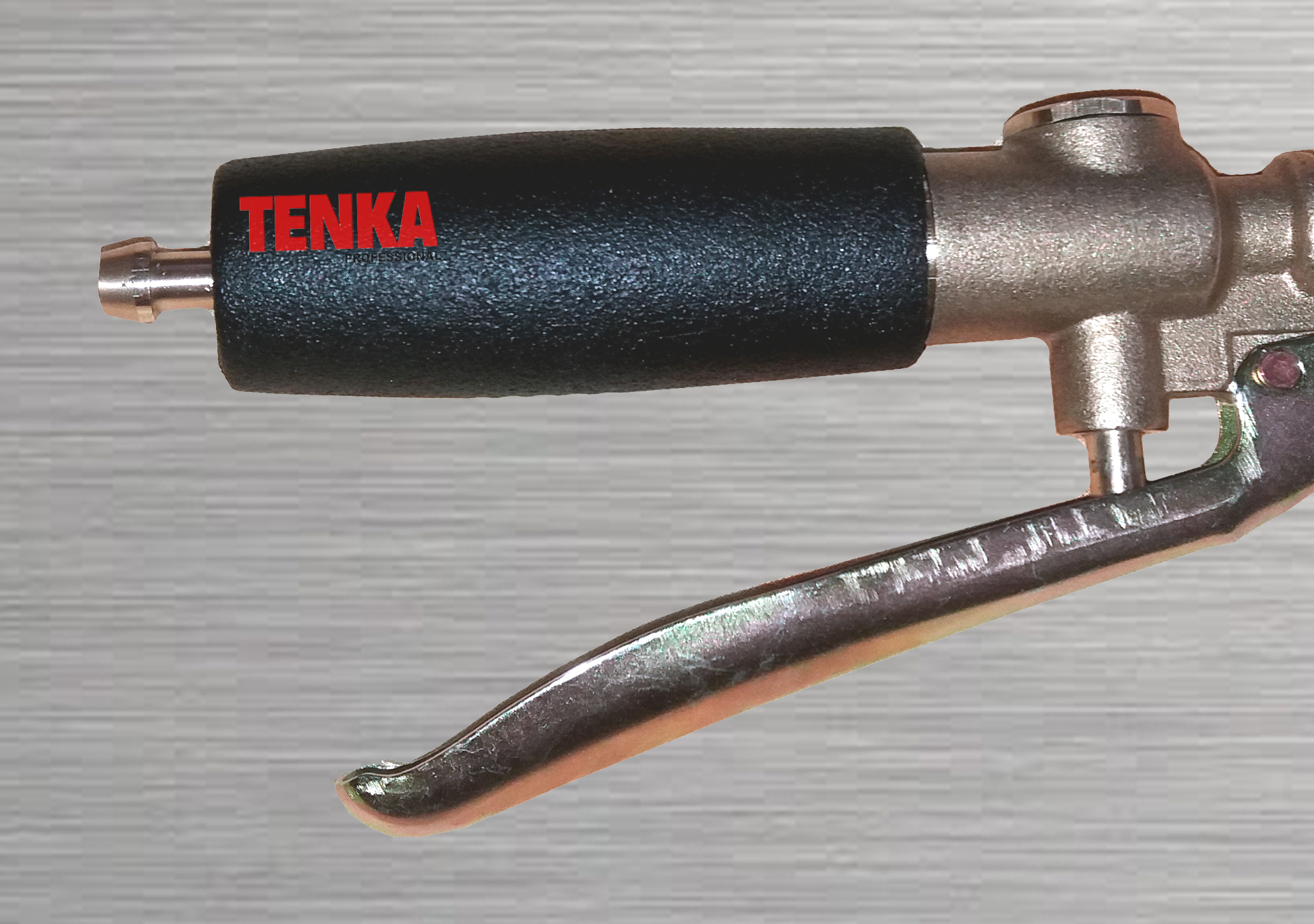

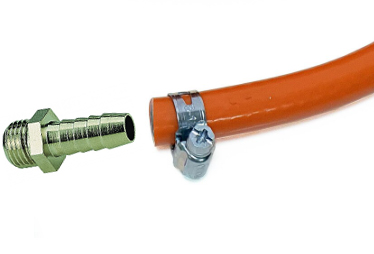

De TK-31N werkt op perslucht en de toevoer naar de spuitmonden wordt handmatig bediend via de trekker. De slang wordt aangesloten via een universele pneumatische snelkoppeling (mannelijk), wat zowel het aansluiten van het apparaat op de compressor als het loskoppelen na afloop van de werkzaamheden vereenvoudigt.

Door de trekker in te drukken, wordt de perslucht naar het pneumatische systeem geleid en draagt deze bij aan het aandrijven en verspreiden van de mortel via de actieve spuitmonden.

CNC-bewerkte pneumatische verdeler

Het luchtverdelingssysteem is gemaakt van hard polyurethaan, een materiaal dat is gekozen voor een robuust en tegelijkertijd lichtgewicht onderdeel. Op de punten waar de spuitmonden en afsluitdoppen zijn gemonteerd, worden metalen inzetstukken met schroefdraad gebruikt.

De verdeler is vervaardigd door middel van precisie CNC-bewerking. Dit proces maakt een gecontroleerde uitvoering van de interne kanalen en functionele zones mogelijk waardoor de lucht naar elke spuitmond wordt verdeeld.

Het geheel van de pneumatische verdeler, de aluminium bak en de handgreep is ontworpen voor de specifieke omgeving van een bouwplaats, waar het apparaat stevig genoeg moet zijn voor herhaald gebruik, zonder onnodig zwaar te worden tijdens het hanteren.

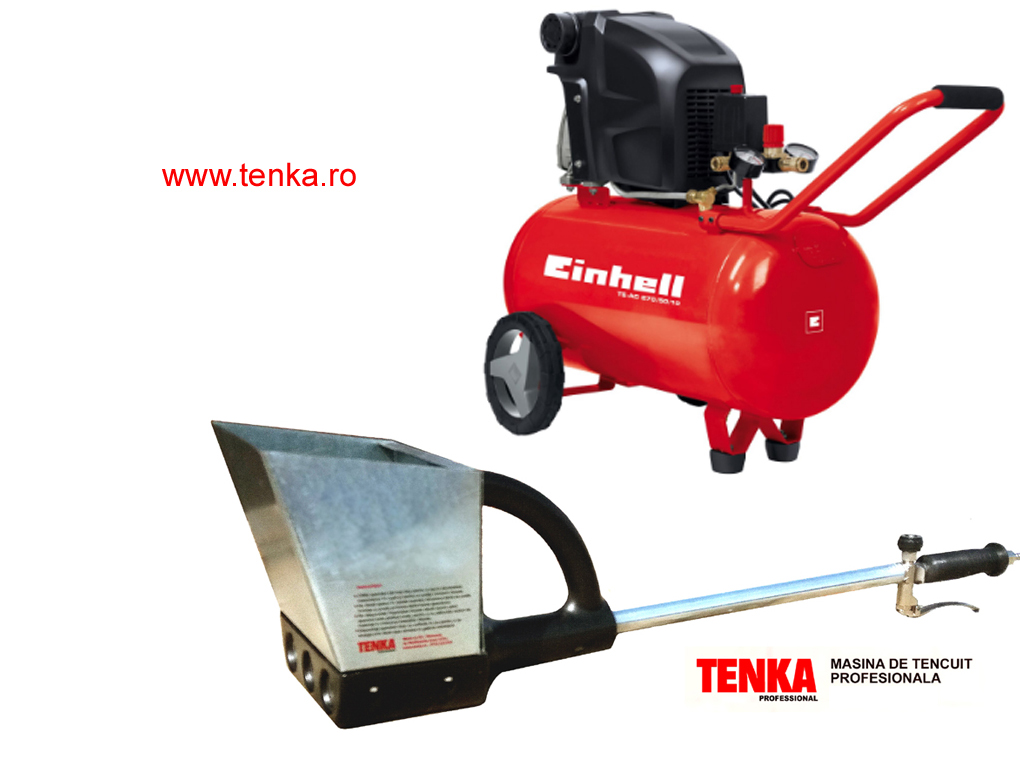

Welke compressor is nodig voor de TK-31N?

De prestaties van een pneumatische stucspuit hangen rechtstreeks af van de hoeveelheid lucht die de compressor kan leveren. Het is niet voldoende om alleen een bepaalde druk te bereiken: er moet ook worden gezorgd voor de benodigde luchtopbrengst voor elke actieve spuitmond.

Als referentie voor het spuiten van mortel op een afstand van ten minste 30 cm, is een druk van minimaal 3 bar per actieve spuitmond vereist, samen met een debiet van minimaal 80 l/min per actieve spuitmond.

De luchtbehoefte neemt toe met het aantal gebruikte spuitmonden. Als een compressor de benodigde condities niet kan handhaven wanneer alle drie de spuitmonden werken, kunnen één of twee ervan worden gesloten met de speciale doppen. Zo kan dezelfde TK-31N worden geconfigureerd op basis van de beschikbare pneumatische installatie.

Toepassingen voor muren en andere verticale oppervlakken

De TENKA TK-31N is primair bedoeld voor het spuiten van mortel op verticale oppervlakken. De constructie met drie spuitmonden maakt hem geschikt voor zowel het bedekken van gewone muren als voor werkzaamheden waarbij het materiaal in of over verschillende soorten wapeningen moet worden gespoten.

Afhankelijk van het gebruikte materiaal en de bijzonderheden van het werk, kan het pistool worden gebruikt voor:

• het aanbrengen van pleisterwerk op metselwerk en muren van baksteen, cellenbeton, natuursteen, leem en andere compatibele ondergronden;
• het spuiten van mortel over gelaste netten en gewapende structuren, inclusief bij de bouw of het vullen van zwembadwanden;
• het bedekken van muren gebouwd van stro, natuurlijke materialen of structuren die het vullen van een wapening vereisen;
• het aanbrengen van de aanbrandlaag voorafgaand aan het stucen, om de ondergrond voor te bereiden en de hechting te bevorderen;
• het lokaal vullen van oppervlakken of ruimtes door gebruik te maken van één enkele spuitmond voor een geconcentreerde straal;
• het creëren van decoratieve oppervlakken door het aanbrengen van materiaal en latere modellering, inclusief afwerkingen met een natuursteenlook;
• het spuiten van fijnpleister, finishpasta of andere samenstellingen die compatibel zijn met het werkingsprincipe van het pneumatische pistool.

Van snelle dekking naar geconcentreerde toepassing

Een van de kenmerken die de TENKA TK-31N onderscheidt, is dat hetzelfde pistool in meerdere configuraties kan worden gebruikt. Met drie actieve spuitmonden wordt een breder spuitgebied verkregen, geschikt voor snelle voortgang op grote oppervlakken. Door één spuitmond te sluiten, kan het apparaat met twee uitgangen werken, en voor gelokaliseerd werk kan het materiaal door één enkele spuitmond worden gespoten.

Dit aanpassingsvermogen stelt de operator in staat om de configuratie te kiezen op basis van de klus, zonder dat er meerdere pistolen nodig zijn voor verschillende situaties. Tegelijkertijd helpt de mogelijkheid om het aantal spuitmonden te verminderen om het luchtverbruik af te stemmen op de prestaties van de beschikbare compressor.

Gemechaniseerd aanbrengen van mortel in plaats van handmatig werpen

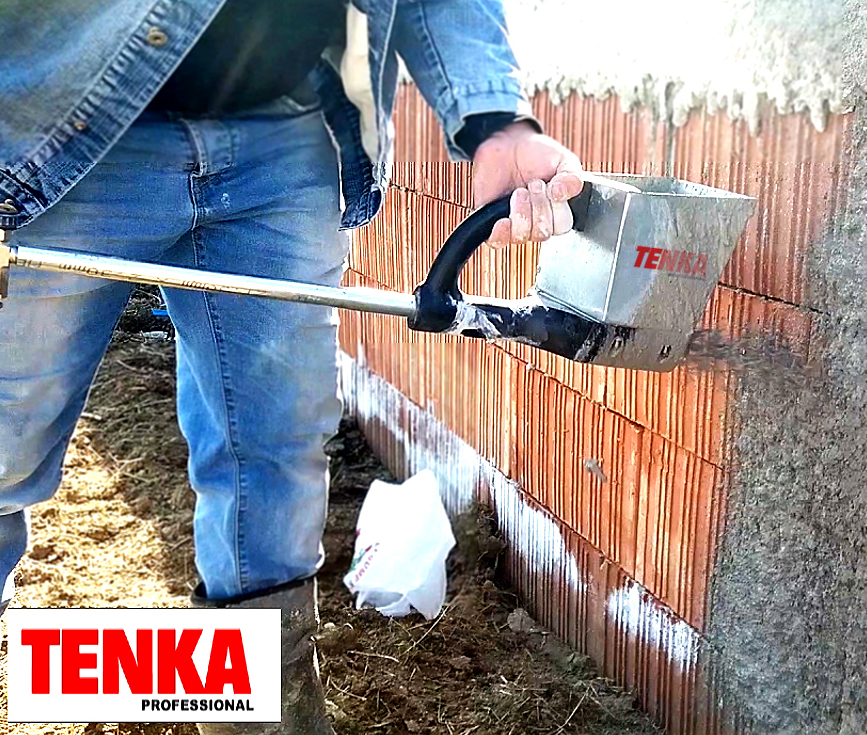

Het gebruik van de TK-31N maakt het mogelijk om mortel pneumatisch op de ondergrond te spuiten, in plaats van het herhaaldelijk handmatig met een troffel aan te brengen. De operator kan de bak vullen, het pistool op de juiste afstand van de muur positioneren en het materiaal over het werkgebied verdelen door de trekker over te halen.

Voor grote oppervlakken maken de drie spuitmonden het mogelijk om bij elke doorgang een grotere breedte te bestrijken. In gebieden die precisie vereisen, biedt het verminderen van het aantal actieve spuitmonden een betere controle over waar het materiaal wordt gespoten. Op deze manier kan het apparaat bijdragen aan het verkorten van de tijd die nodig is voor het aanbrengen van mortel en het verhogen van de productiviteit van stucwerkzaamheden.

Wat ontvangt u bij de TENKA TK-31N?

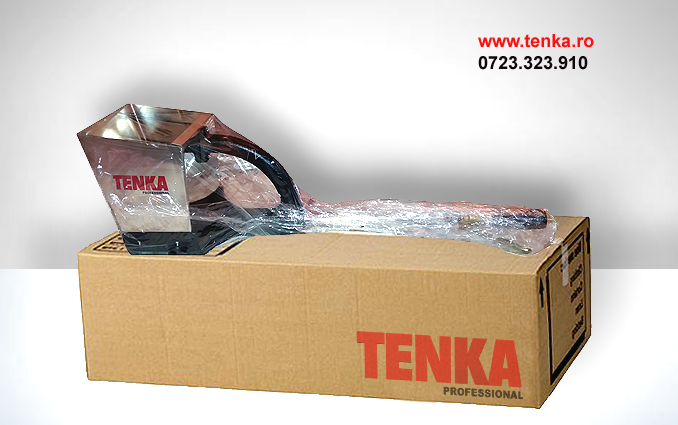

Het standaardpakket bevat het pneumatische stucspuitpistool TENKA TK-31N, voorzien van drie spuitmonden voor toepassing op muren, evenals de benodigde doppen voor het individueel afsluiten van de spuitmonden. Ook inbegrepen zijn de factuur, het garantiebewijs en de technische instructies voor het gebruik van het apparaat.

Afhankelijk van de behoeften van het werk kan de configuratie worden aangevuld met extra accessoires die apart verkrijgbaar zijn. Op verzoek en zolang de voorraad strekt, kunnen tegen betaling pneumatische slangen op de gewenste lengte of sets reserveonderdelen, waaronder pneumatische spuitmonden en afsluitdoppen, worden geleverd.
