Plafondstucmachine - 4 spuitmonden

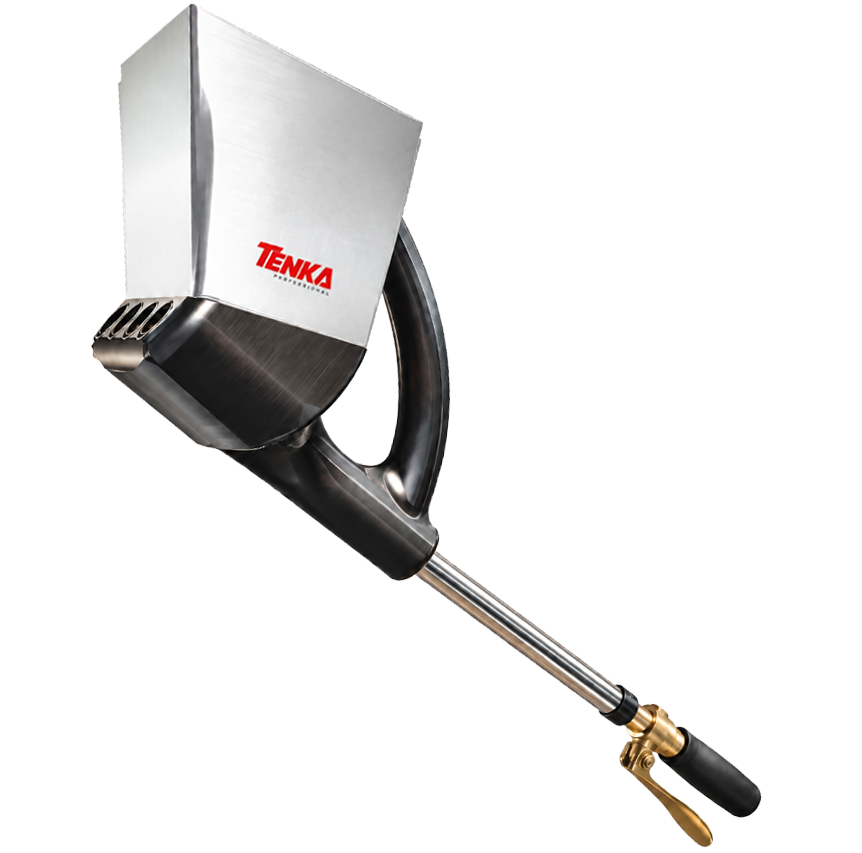

TENKA TVN-4 is een pneumatische stucmachine die speciaal is ontworpen voor het aanbrengen van mortel op plafonds en andere horizontale oppervlakken. De configuratie met 4 spuitmonden zorgt voor een snelle en gelijkmatige projectie van het materiaal, en het individuele vergrendelingssysteem biedt de mogelijkheid om te werken met 1, 2, 3 of alle 4 de spuitmonden, afhankelijk van de klus en de capaciteit van de gebruikte compressor.

De constructie van het model TVN-4 is ontworpen voor werkzaamheden waarbij de mortel van onder naar boven moet worden gespoten. De roestvrijstalen lans maakt het mogelijk om het apparaat op een praktische afstand van het werkoppervlak te positioneren, terwijl het pneumatische pistool met trekker de operator directe controle geeft over de luchttoevoer en het moment van materiaalprojectie.

4 spuitmonden voor het stucen van plafonds

Het model TVN-4 is uitgerust met 4 pneumatische spuitmonden die gericht zijn op het spuiten van mortel naar het plafond. Door deze opstelling kan het materiaal in één werkgang over een groter oppervlak worden verdeeld, wat bijdraagt aan een hogere efficiëntie in vergelijking met handmatig aanbrengen.

De 4 spuitmonden kunnen individueel worden bediend via de afsluitdoppen. Hierdoor kan de operator het apparaat in vier verschillende configuraties gebruiken: met één spuitmond, met twee spuitmonden, met drie spuitmonden of met alle vier de spuitmonden actief.

Deze flexibiliteit maakt het mogelijk om het apparaat aan te passen aan zowel de grootte van het oppervlak en de consistentie van het materiaal, als aan het beschikbare luchtdebiet. Voor grote oppervlakken kan de volledige capaciteit van het apparaat worden benut, terwijl voor kleinere zones of werkzaamheden die meer controle vereisen, het aantal actieve spuitmonden kan worden verminderd.

Afsluitdoppen – kies hoeveel spuitmonden u wilt gebruiken

Het vergrendelingssysteem maakt het mogelijk om spuitmonden die niet nodig zijn voor de betreffende klus individueel uit te schakelen. Door de afsluitdop te monteren, wordt de werking van die spuitmond gesloten, zodat lucht en materiaal alleen door de overgebleven actieve spuitmonden worden geleid.

Op deze manier kan de TENKA TVN-4 snel worden geconfigureerd voor verschillende werksituaties. Het gebruik van een enkele spuitmond maakt het mogelijk om de straal op een beperkt gebied te concentreren, terwijl het gelijktijdig gebruik van de 4 spuitmonden geschikt is voor het snel bedekken van grotere oppervlakken.

RVS bak van 0,8 mm

De mortelbak is gemaakt van roestvrijstalen plaat met een dikte van 0,8 mm, een materiaal dat is gekozen vanwege de weerstand tegen de specifieke omstandigheden op bouwplaatsen en het gemakkelijke onderhoud na gebruik.

De vorm van de bak is aangepast aan de werkpositie van het apparaat, zodat het materiaal de spuitmonden goed kan voeden wanneer de mortel naar het plafond wordt gespoten.

Messing pistool met trekker

De toevoer van perslucht wordt geregeld via een pneumatisch pistool van messing, voorzien van een trekker. De operator kan zo de luchtstroom tijdens het werk snel starten of stoppen, zonder extra handelingen.

Het gebruik van messing voor de behuizing van het pistool zorgt voor een robuuste constructie van dit belangrijke onderdeel van het pneumatische systeem en draagt bij aan de betrouwbaarheid van het apparaat bij herhaald gebruik op de bouwplaats.

RVS lans voor plafondwerkzaamheden

Het model TVN-4 is voorzien van een roestvrijstalen lans, die de verbinding vormt tussen het bedieningspistool en de mortelspuiteenheid. De configuratie van het apparaat stelt de operator in staat om de materiaalprojectie te controleren terwijl hij een geschikte werkhouding behoudt voor het aanbrengen op oppervlakken boven hem.

De lans draagt zowel bij aan de juiste positionering van de bak en de spuitmonden ten opzichte van het plafond, als aan het behouden van een geschikte werkafstand tijdens het spuiten van de mortel.

Kunststof pneumatisch verdeelstuk

De verdeling van de lucht naar de 4 spuitmonden gebeurt via een pneumatisch verdeelstuk van kunststof. Dit verdeelt de lucht naar elk projectiepunt en maakt het mogelijk om het apparaat te gebruiken met het aantal spuitmonden dat door de operator is geselecteerd.

Samen met het individuele vergrendelingssysteem maakt het verdeelstuk het mogelijk om van de ene werkconfiguratie naar de andere over te stappen zonder dat het apparaat hoeft te worden vervangen.

Laag gewicht voor een apparaat bedoeld voor werk boven het hoofd

De TENKA TVN-4 weegt ongeveer 3,5 kg zonder mortel. Met een gevulde bak bereikt het totale gewicht van het apparaat ongeveer 7,5 kg.

Het gewicht en de configuratie van het apparaat zijn van groot belang bij het stucen van plafonds, omdat de apparatuur in een andere positie wordt gebruikt dan een pistool dat uitsluitend voor muren is bedoeld. De TVN-4 streeft naar een praktisch compromis tussen laadcapaciteit, robuustheid van de componenten en de wendbaarheid die nodig is voor werken op hoogte.

Aansluiting op de compressor en directe controle over het spuiten

De TENKA TVN-4 werkt op perslucht en wordt aangesloten op de pneumatische installatie van de compressor. Met de trekker van het pistool kan de operator de luchttoevoer tijdens het aanbrengen van de mortel direct regelen.

Voor een correcte werking moet de gebruikte compressor de druk en het luchtdebiet kunnen leveren die nodig zijn voor het aantal actieve spuitmonden. Hoe meer spuitmonden er tegelijkertijd worden gebruikt, hoe hoger de totale luchtbehoefte van het apparaat.

De mogelijkheid om de spuitmonden individueel te vergrendelen is ook in dit opzicht een voordeel: als de beschikbare pneumatische installatie de optimale werking van alle 4 de spuitmonden niet tegelijkertijd kan ondersteunen, kan de operator het aantal actieve spuitmonden verminderen.

Waar kan de TENKA TVN-4 worden gebruikt?

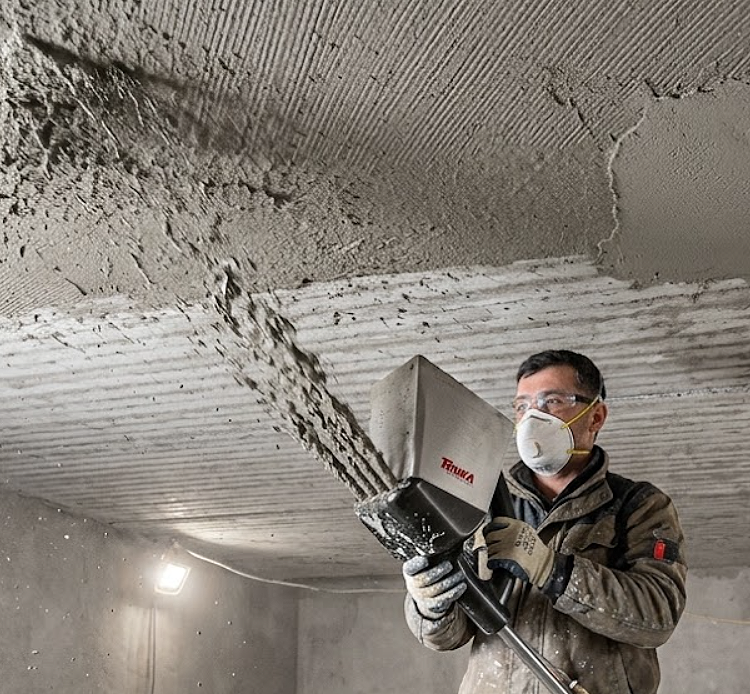

Het model TVN-4 is hoofdzakelijk bedoeld voor het spuiten van mortel op plafonds en horizontale of hellende oppervlakken boven de operator. Afhankelijk van het gebruikte materiaal en de kenmerken van de ondergrond kan het apparaat worden gebruikt voor:

• het stucen van plafonds bij nieuwbouw of renovatiewerkzaamheden;
• het mechanisch aanbrengen van mortel op vloeren en andere horizontale oppervlakken;
• het vullen van oppervlakken die zijn gewapend met gelast gaas of andere compatibele wapeningssystemen;
• het aanbrengen van een aanbrandlaag (spatlaag) ter voorbereiding van de ondergrond voor de volgende lagen;
• het opvullen van bepaalde zones door de projectie te concentreren met één of twee spuitmonden;
• werkzaamheden waarbij een snelle aanpassing van de spuitbreedte en het debiet vereist is door een verschillend aantal spuitmonden te gebruiken.

Van één enkele spuitmond tot alle 4 de spuitmonden

Een van de belangrijkste voordelen van het model TENKA TVN-4 is de vrijheid om de configuratie van het apparaat aan te passen aan de uitgevoerde klus. De operator is niet verplicht om constant met alle vier de spuitmonden te werken.

Voor nauwkeurige ingrepen kan één enkele spuitmond worden gebruikt. Voor een groter gebied kunnen twee of drie spuitmonden worden geactiveerd, en wanneer een hoog rendement vereist is en de compressor het juiste debiet kan leveren, kunnen alle 4 de spuitmonden tegelijkertijd worden gebruikt.

Deze configuratie maakt de TVN-4 tot een flexibel hulpmiddel voor het stucen van plafonds, in staat om applicatiesnelheid te combineren met de mogelijkheid om de mortelstraal te controleren.

Gebouwd voor een lastige klus: het stucen van plafonds

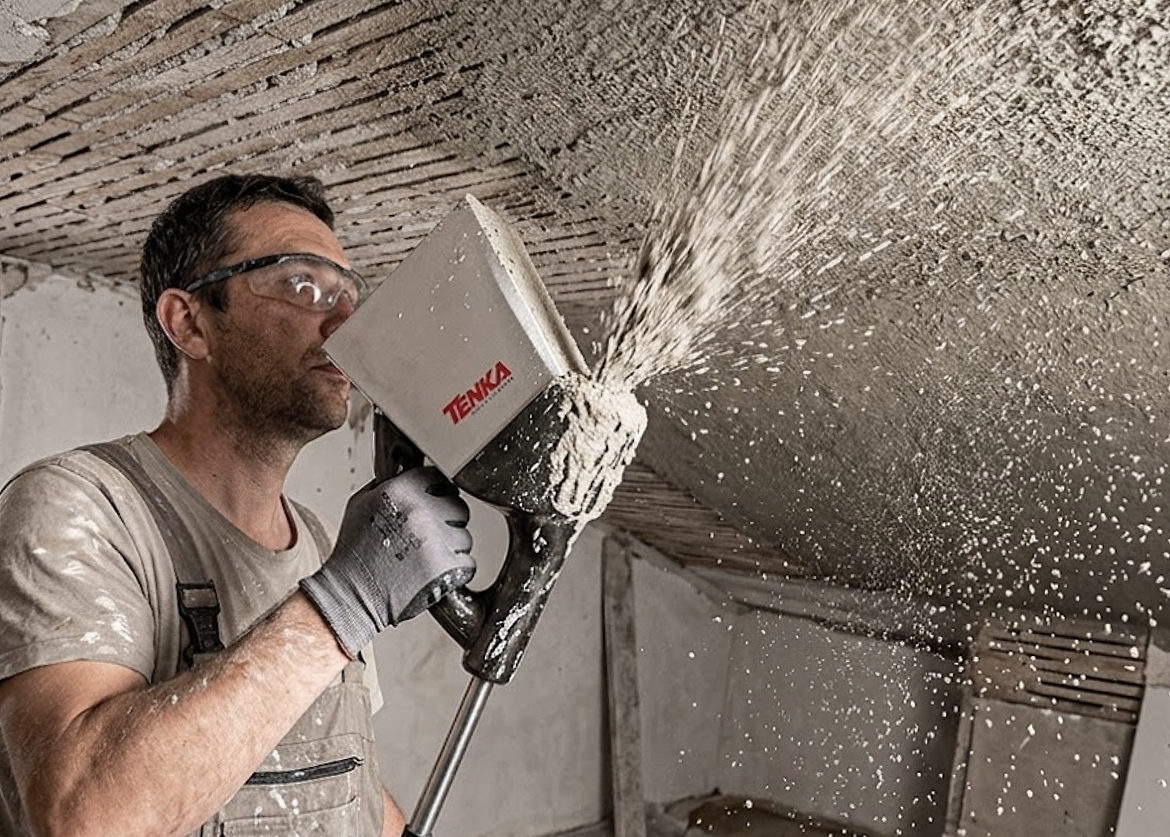

Het handmatig aanbrengen van mortel op het plafond is een van de meest veeleisende taken bij stucwerkzaamheden. De TENKA TVN-4 is juist ontworpen om deze fase te mechaniseren, door de mortel pneumatisch naar het oppervlak te spuiten en de operator in staat te stellen de applicatie direct vanaf het pistool te regelen.

De combinatie van de 4 afsluitbare spuitmonden, de 0,8 mm RVS bak, het messing pistool met trekker, het pneumatische verdeelstuk en de RVS lans biedt een eenvoudig en aanpasbaar geheel, bedoeld voor degenen die de tijd voor handmatig aanbrengen willen verkorten en het rendement van plafondstucwerk willen verhogen.

Inhoud van de verpakking

Het pakket bevat: de pneumatische plafondstucmachine TENKA TVN-4, uitgerust met een 0,8 mm RVS bak, 4 spuitmonden voor mortelprojectie, het individuele vergrendelingssysteem voor de spuitmonden, pneumatisch verdeelstuk, RVS lans en messing pistool met trekker, samen met de factuur, het garantiecertificaat en de technische gebruiksaanwijzing.

Op verzoek van de klant en afhankelijk van de voorraadbeschikbaarheid kunnen tegen betaling extra accessoires worden geleverd, zoals een pneumatische slang in de gewenste lengte of reserveonderdelen die compatibel zijn met het apparaat.
